产品简介
YTS1V1A1S-1单路双向视频数字光端机由广州邮通公司自主研发生产。采用国际最先进的数字视频及光纤传输技术，可将1路双向视频信号和1路双向音频信号复用在1芯光纤上实时同步、无失真、高质量地传输，采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。该光端机带有视频状态指示,可监控系统的正常运行。
针对IP超市，生活小区，军事政府单位，个体单位开发的电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于各大通信运营商、政府及企事业单位。
产品特点
◆ 提供1路双向视频+1路音频。
◆ 双向视频在一条视频线上传输
◆ 用1芯光纤传输。
◆ 插卡式或独立结构,适用集中管理2U机架
◆ 10位数字编码及无压缩式视频传输
◆ 支持任何高分辩率视频信号
◆ 5Hz-10MHz 视频通道
◆ 自动兼容PAL 、NTSC 、SECAM 视频制式
◆ 带APC 电路，输出光功率恒定，动态范围大
◆ 千兆光纤传输，大容量，易升级
◆ 电源和其它参数状态指示的LED 可监视系统的运行状况
◆ 支持视频无损再生中继
◆ 先进自适应技术，使用时无需进行现场的电气或光学调节
◆ 工业级设计，模块化设计使设备可靠灵活
◆ 可自动恢复电源熔断丝

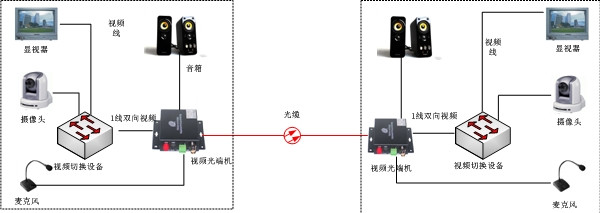

产品应用图
技术参数
光学特性
波 长：单模1310nm/1550nm；多模850nm/1310nm
光纤芯数：收发单芯
传输长度：单模20公里(默认配置),如果特殊订货时要特别说明
接收灵敏度：优于-36dBm（误码率<10-11）
路编码：加扰NRZ码
线路码形：1B1H、NRZ码
发送光功率：2dBm～-14dBm；
动态范围：全动态范围
组网：点对点
光纤接口：双纤FC/单纤SC型(可选定做)；
适用光纤：单模，多模
视频指标
视频接口数：1路双向视频
信号制式：PAL/NTSC/SECAM
标称输入输出电平：1Vp-p
标称输入输出阻抗：75Ω
视频带宽：8MHz
量化等级：8bit/10bit
微分增益：＜1%
微分相位：＜0.7°
回波E：＜2%kF
亮度非线性：＜3%
视频信噪比(加权): S/N ≥70dB（最大光学链路损耗时）
数据接口
数据接口数： 1路数据
接口类型：RS-232，RS-485/422，Manchester，Biphase
通讯速率：DC～300Kbps
工作模式：单工/半双工
误码率：＜10-9
音频指标
音频接口数： 2路音频
输入阻抗(Line-in) 47K，非平衡
输出阻抗(Line-out) 10K，非平衡
音频输入/输出阻抗： 600Ω平衡(定制)
标称输入输出电平 2Vp-p
音频带宽 20Hz～20KHz
采样频率 48KHz
量化等级 24bit
加权信噪比 ＞85dB
总谐波失真 ＜0.1%
非线性失真系数： ≤ 1 %
以太网指标
以太网接口数： 1路以太网
工作模式 10/100M自适应，全双工/半双工
标准 ANSI X3T12TP-PMD，IEEE 802.3/802.3u
协议 IEEE 802.1q VLAN，IEEE 802.3x全双工流控和Back-Pressure半双工流控
吞吐率 100%
丢包率少于0.1%
连接器
视频连接器：BNC插座
数据连接器：压接端子台或RJ45
音频连接器：压接端子台或RJ45（可订制莲花头）
以太网连接器：RJ45
开关量连接器：压接端子台或RJ45
电话连接器：压接端子台或RJ45
E1接口连接器：BNC插座
光纤连接器： FC/PC、ST/PC可选
电源连接器： 2芯接线端子台
工作环境
环境温度：-40 ℃～+85 ℃
贮存温度：-55 ℃～+85 ℃
相对湿度：0～95% (无冷凝结)
额定供电电压： AC220V/50Hz
MTBF：≥ 10万小时
防雷指标
保护电压：710V
通流容量：5KA
最大持续工作电压：5V
最大电压：20V；
响应时间：1ns;
最大放电电流：25-100KA
外形尺寸
全外置电源、机壳设计外观独特，外壳尺寸大小(95mmX107mmX25mm)
供电条件
工作电压：＋5VDC±5％ 总功耗 ＜5W（单端）
