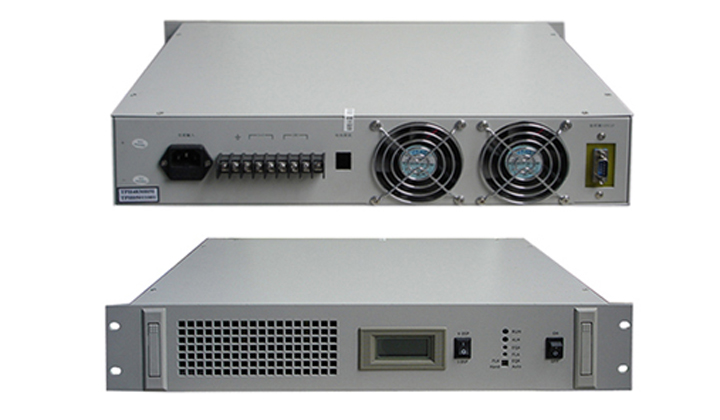

高频开关电源 YTP-AD2440 （交流220V转24V-40A）
- 产品型号：YTP-AD2440
- 产品特性：输入电压/电流：AC 220V/8A
- 产品功能：输出电压/电流：DC -24V/40A
- 产品规格：带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)
产品简介
YTP-AD24系列通信高频开关电源是一种可将交流220V的电压转换为直流-24V，适用于直流-48V供电的设备，如电子程控交换机、微波设备、光纤通信设备等设计的高效率、高性能、高可靠的通信电源。YTP-AD系列通信高频开关电源采用国际最先进的PWM技术和最稳定可靠的电路拓扑结构。YTP-AD系列通信高频开关电源整机具有体积小、重量轻、效率高、工作温度范围宽、抗干扰能力强、电网适应力强、动态响应快、稳定度高、杂音纹波小保护功能强等特点。
YTP-AD24系列通信高频开关电源产品还应用于数控机床、数据处理等设备。亦可作为蓄电池的充放电设备， 并自动对蓄电池进行保护。
YTP-AD24系列通信高频开关电源产品还应用于数控机床、数据处理等设备。亦可作为蓄电池的充放电设备， 并自动对蓄电池进行保护。
产品特点
◆ 输入电压/电流：AC 220V/8A；
◆ 输出电压/电流：DC -24V/40A；
◆ 带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)。
◆ 直流输出电压连续可调；
◆ 稳压精度高 ；
◆ 输出杂音纹波小；
◆ 智能风扇 ；
◆ 保护功能强 ；
◆ 输出功率限制保护；
◆ 过流、短路保护 ；
◆ 输入过压、欠压保护；
◆ 输出过压保护 ；
◆ 温度过高保护 ；
◆ 效率高、体积小、重量轻；
◆ 可提供19英寸机架式及台式。
◆ 输出电压/电流：DC -24V/40A；
◆ 带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)。
◆ 直流输出电压连续可调；
◆ 稳压精度高 ；
◆ 输出杂音纹波小；
◆ 智能风扇 ；
◆ 保护功能强 ；
◆ 输出功率限制保护；
◆ 过流、短路保护 ；
◆ 输入过压、欠压保护；
◆ 输出过压保护 ；
◆ 温度过高保护 ；
◆ 效率高、体积小、重量轻；
◆ 可提供19英寸机架式及台式。
产品应用图
技术参数
|
测试项目
|
性能参数
|
测试条件
|
|
输入电压
|
220V
|
-
|
|
输入电压工作范围
|
176V～280V
|
输出满载
|
|
模块开机浪涌
|
< 12A
|
输出满载
|
|
模块输入电流
|
8A
|
输出满载
|
|
输出浮充电压
|
T:27.0V N:24V
|
出厂设定
|
|
模块均充电压
|
29.0V
|
出厂设定
|
|
输出电压范围
|
20～29VDC（可调）
|
29.5V 过压保护锁死需
重开机,立式机箱需断开输入. |
|
输出电流
|
40A
|
输出限流（101%～105%）
|
|
电网调整率
|
±0.1%max
|
输出空载到满载
|
|
模块负载调整率
|
±0.5%max
|
输出空载到满载
|
|
动态响应
|
100usmax
|
20%～100%负载
|
|
输出电话衡重噪音
|
< 2mV
|
杂音计
|
|
输出峰值噪音
|
≤200mV
|
0~20MHz
|
|
整机效率
|
>88%
|
-
|
|
工作频率
|
160KHz
|
-
|
|
开机延时
|
≤5S
|
-
|
|
保持时间
|
≥20mS
|
-
|
|
均流偏差
|
< 5%
|
< 2A
|
|
温度系数
|
0.02%℃
|
-
|
|
工作温度
|
-10℃～45℃
|
散热器过温85℃关机,可恢复
|
|
存储温度
|
-40℃～85℃
|
-
|
|
工作湿度
|
5%～95%RH
|
不结露
|
|
绝缘强度漏电流
|
< 30mA
|
50Hz2000V/500V/1min
|
|
绝缘电阻
|
>10MΩ
|
直流1000V
|
|
重量
|
7.5kg
|
-
|
|
外形尺寸
|
卧式：483×88×325mm
立式：106×245×370mm |
（宽×高×深）
|
