YTPCM420 集中式PCM综合机架

产品型号：YTPCM420
产品特性：设备为19标准宽，6U高机框，可装入19寸标准机架中
产品功能：每个子框提供16个插槽位,可插入2块电源板(可带铃流)和14块用户支路板
产品规格：可插14块YTPCM30AR母板，最多可支持420路话路
在线订购

PCM(E1)复接设备简介

PCM（pulse code modulation）设备，即脉冲编码调制设备,YTPCM系列E1复接设备是广州邮通公司自主研发,采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板的PCM基群复接设备，可以将1到30路电话，并可选配多路以太网通道及和多路RS232数据通道通过标准的2M（E1）通道进行传输。

PCM(E1)复接设备方案图

产品简介

    YTPCM420集中式PCM设备是我公司使用自主开发的专用集成电路研制生产的多种插卡设备、多种业务接口盘混插于同一个机框中的集中式PCM设备。该设备为插卡式结构，标准19英寸机箱，6U高度，提供多达17个槽位以及2块双电源冗余备份槽位；集中式PCM复用设备的开发集成了综合业务复用、数字传输和光纤传输功能为一体，构成新一代综合业务接入平台。
　　  它支持各种语音和数据业务的混合接入，支持多链路方向的网络连接，可通过电接口或光接口构成传输链路，满足用户对日益增长的高速数据业务的需求。
    用户接口类型多样（包括语音、数据、图象），均以支路板方式插入机框，各种用户支路板可以混合装配，提供宽带及窄带多种业务的接入。
    电话接口支持来电显示和可选反极。
    完善的状态显示功能便于维护管理。

产品特点

◆ 设备为19标准宽，6U高机框，可装入19寸标准机架中;
◆ 每个子框提供16个插槽位,可插入2块电源板(可带铃流)和14块用户支路板;
◆ 插槽1和插槽2固定插入电源板,两块电源卡互为热备份;
◆ 插槽3~16可插入14块各种不同的业务及传输支路板,这些支路板可任意混合
◆ 插装;每个支路板(或多个支路板)可通过自带的E1接口或光纤接口与一个远端
◆ 每个机框最大可支持14个远端站，通过增加机框及子卡可支持更多的远端站
◆ 独立的用户支路板设计，可以应用户要求混合插装
◆ 多种用户接口，能够实现语音、数据、图象的混合接入
◆ 标配采用-48VDC直流电源，可选220V交流电源.
◆ 设备外形尺寸：300mm（深）*480mm（宽）*260mm（高）.

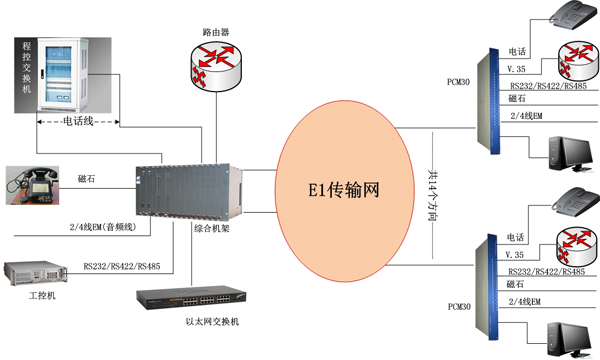

产品应用图

技术参数

>>适用插板

型号

名称

配置描述

YTPCM30T

插卡式PCM设备

一板占用一个业务插槽

YT-OMUX30T

30槽多业务光端机

一板占用一个业务插槽

供电条件
　　电压：交流AC220V AC 180V～240V；
　　直流DC-48V DC -36V～-72V；
　　功耗：每片卡≤5W；
　　满配功耗：≤100W；
工作环境
　　工作温度：0℃ ～ +50℃；
　　贮存温度：-40℃ ～ +70℃；
　　相对湿度：5% ～ 95%无冷凝；
　　大气压力：86 ～ 106Kpa；
外形尺寸
　　19英寸标准机箱 300mm（深）*480mm（宽）*260mm（高）
