YTSDH155FE 单155M以太网光端机

产品型号：YTSDH155FE
产品特性：155M(STM-1)标准SDH光接口,光路可1+1备份(按要求定制)；
产品功能：提供4个10/100Base-Tx口，可进行本地交换和通道隔离
产品规格：以太业务支持GFP、VCAT、LCAS，每路最大传输带宽100M，支持点对点、链、树、星、环等组网方式
在线订购

SDH/MSTP光端机简介

SDH光端机是（Synchronous Digital Hierarchy）的简称，中文译名为“同步数字系列光端机；MSTP英文名是（Multi-Sevice Trans Portplatform)也就是多业务传送平台。认为采用SDH/MSTP的多业务传输功能可以较好的适应大客户接入传输网络建设，提供大客户业务接入，可以通过以太网接口、ATM接口直接接入用户业务。具备相当的组网灵活性，可以充分满足不同大客户的具体需求。
　　广州邮通公司的YTSDH/YTMSTP系列光端机可提供155M或622M光速率，接口丰富、带宽灵活，组网灵活、安全可靠，网络管理能力强大，提供端到端业务管理。可灵活配置不同路数的E1接口、V.35接口和以太网接口，双光路1+1无损保护，组网灵活，功能强大，可支持双光路1+1无损保护，可点对点，点对多点，链型或混合型组网。

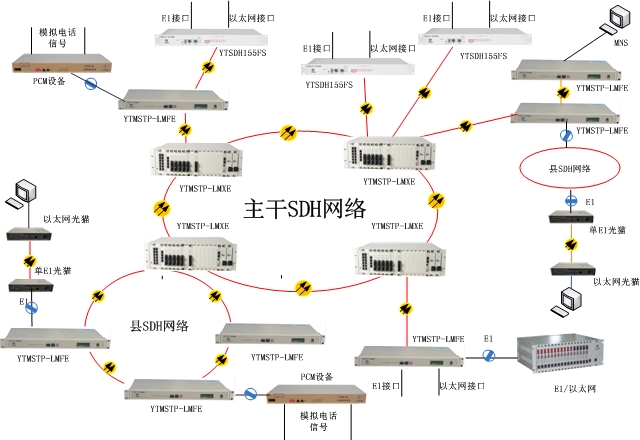

SDH/MSTP光端机方案图

产品简介

　　YTSDH155FE以太网SDH光端机(又名155M光纤收发器或155M光电转换器)是广州邮通公司使用自主开发的大规模专用集成电路针对特殊的客户群研制生产的SDH数据业务传输设备。本设备提供1路STM-1的SDH传输接口（光口）和4路的10/100M全双工的以太网业务接口（电口），把以太网数据包直接封装到SDH/SONET的净荷中，通过SDH传输网络实现以太网的远距离高速互联。可以广泛应用于电信、联通、移动、网通、广电等各运营商的网络中。该系列设备符合 ITU-T X.85/X.86信息产业部 YD/T 1179-2002 以及 SDH/SONET 的相关规范，并带有网管功能，便于运营商进行管理。

产品特点

◆ 采用大规模专用芯片，电路简单，功耗低，可靠性高
◆ 利用现有SDH网络资源建立透明的多业务传送平台，155Mbit/s速率等级，最远传输距离可达 120KM
◆ 提供4个10/100Base-Tx口，可进行本地交换和通道隔离
◆ 以太业务支持GFP、VCAT、LCAS，传输最大带宽100M；
◆ 支持802.1qVLAN帧及超长帧的透明传输，
◆ 支持802.1p优先级功能，支持基于802.3x的流量控制功能
◆ 提供ITU-T建议的配置、告警、性能、维护、安全等网管功能；
◆ 支持CONSOLE监控方式，支持通过ESDH-MSAP远端管理；
◆ 支持软件远端下载，具备软件动态升级能力，易于维护;
◆ 支持点对点、链、树、星、环等组网方式。
◆ 电源-48V DC和220V AC可选；
◆ 19英寸×1U紧凑结构。

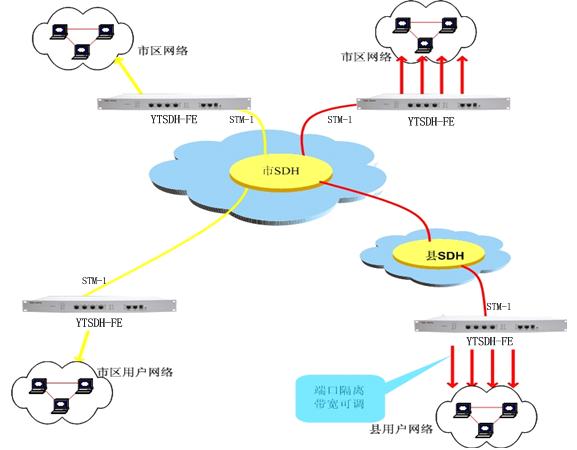

产品应用图

技术参数

光纤接口参数
     单模发送光功率：-8dBm ~ -15dB
     单模接收灵敏度：-33dBm ~ -40dBm ( 误码率≤10-11 )
     光纤接口：SC型/FC型可选
     适用光纤：单模
以太网接口参数
     接口为：10/100Base-Tx
     接口规程：符合IEEE-802.3/符合IEEE-802.3u标准
     接口速率：10Base-T/100 Base-T自适应,使用标准的RJ45接头
电源参数
     电源-48V机型：-36V～-72V
     电源交流220V机型：交流176V～250V
     整机功耗：<15W
E1误码测试
     测试序列：215－1反转码
     误码计数长度：1.0000×1038
网管接口
     RS232接口
     连接器类型：DB9
     接口方式：RS232
     接口速率：9600bit/s
以太网网管接口
     符合IEEE802.3标准
     接口方式：10Base-T
     连接类型：RJ45
外型尺寸
     宽×深×高=483mm(19英寸) ×175mm×45mm
