被复线+光口1+1备份保护传输1~4E1+1~4路以太网+1~30路电话/磁石电话YTBFX-OMUX30多业务传输设备
- 产品型号：YTBFX-OMUX30多业务传输设备
- 产品特性：光纤+被复线 1+1保护
- 产品功能：最大配置：1~4E1+1~4路以太网+1~30路电话/磁石电话通过光口
- 产品规格：其它可选：RS232数据接口，音频接口
1. 产品概述
YTBFX-OMUX30型多业务传输设备被复线远传设备通过一根双绞线实现E1、网络、程控电话和磁石业务的远距离传输，点对点成对使用。双绞线包括被复线、电话线、矿用电缆、大对数电缆、网线等。适用于部队应急指挥通信、野战指挥、井下广播、井下定位、铁路红外系统等，桌面型设计，方便携带。
理想测试数据：用706型纯铜被复线测试理论上总带宽（1公里10M，2公里8M，3公里6M，5公里4M，7公里2M，10公里1M）。
2. 功能特点
- 上联支持光纤和被复线两种传输方式1+1备用保护。
- 设备优先使用光口传输，当没有光纤条件或者光缆故障， 自动倒换到被复线传输模式。
- 业务容量：1~4E1+4 路隔离百兆网络+1~30 路电话/磁石
- 共用以太网接口，不需要插拔倒换；
- 当光纤传输时，速率 100M；当被复线传输时，速率可调。
- 提供 1 对被复线接口，点对点使用、带宽192K~10M
- 可选 1~30 路程控电话/磁石电话业务
- 可选配接口有：RS232数据接口，音频接口。
- 以太接口支持全双工和半双工网络通信，带有自动协商能力, MDI/MDI-X 自适应无需手动调整；
- 本端设备有 LED 灯指示线路状态
- 传输距离远，带宽自动检测无需设置。
- 多种电源方式可选：AC220V（默认）、DC-48V、DC12V 等可选。

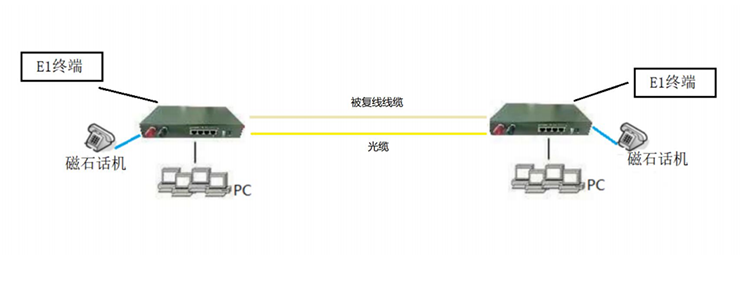

3. 参考方案
4. 技术参数
|
线路接口：光纤 光速率：1.25Gb/s 编码：mBnB 发光功率：-6DB 光口类型：SFP 光口 传输距离：默认：10KM~120KM 线路接口:被复线 类型：2 线 标准：标准: ITU-T G.991.2, ETSI 101 524 速率：速率: n x 64Kbps, n= 1~239 (2w)、最大 10M 接口：军工压线柱 阻抗：135 网络接口 接口数量 ≥4 个 接口类型 RJ45，10/100BaseT(X) 标准 IEEE802.3，802.3u，802.3x 处理类型 存储转发
|
电话接口 接口数量：1~8 路程控电话 FXO/FXS 频率特性：300~ 3400Hz(-0.6~+3dB) 接口类型：接线柱 E1 接口 线路速率：2.048Mbp/s±50ppm 接口码型：HDB3 码 抖动特性：满足 G.704 和 G.823 磁石电话 接口数量：1~8 路磁石电话 频率特性：300~ 3400Hz(-0.6~+3dB) 接口类型：接线柱 环境 操作温度：-10~65˚ C 存储温度：-40~85˚ C 相对湿度：5~95% (无凝露) 电源 供电电源：AC220V 功耗：<15W |
