E1通道（智能切换）保护设备简介
广州邮通公司YTESW-02系列E1通道保护倒换设备是采用了最新的大规模数字集成电路技术而推出的新一代高集成度保护设备，它通过对两条E1传输路由的性能监视和无损伤自动倒换控制，为用户提供了高可靠、高性能的E1传输通路。
YTESW-02适用于符合ITU-T G.703、G.704、G.823建议的成帧PCM电路，也适用于非PCM帧结构的E1电路，如多种链路层协议格式的IP电路、CISCO HDLC协议的点到点专用电路、LAPF协议的帧中继电路、LAPB协议的X.25分组交换电路。
该设备适用于图像业务，银行、交易所等数据传输电路，国防安全电路，党政部门及海关重要电路，以及公安、电力等专网所有需要保护的重要2Mb/s电路。

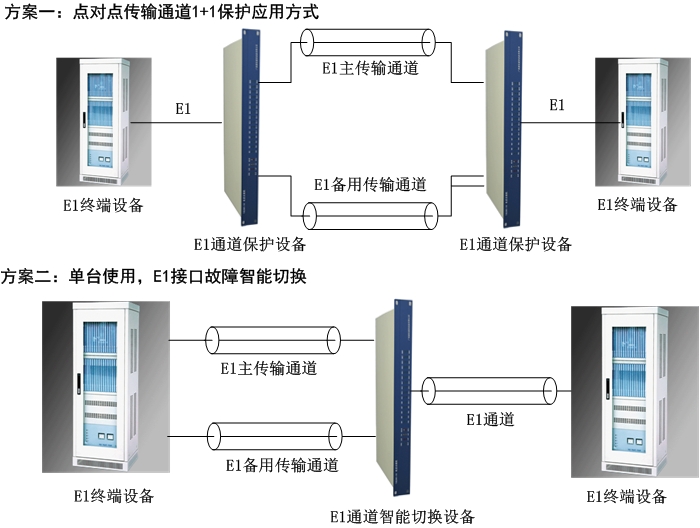

E1通道（智能切换）保护设备方案图
产品简介
广州邮通公司YTESW-01系列E1通道保护倒换设备是采用了最新的大规模数字集成电路技术而推出的新一代高集成度保护设备，它通过对两条E1传输路由的性能监视和无损伤自动倒换控制，为用户提供了高可靠、高性能的E1传输通路，提供2路独立的E1倒换保护功能，在默认工作方式下，主用E1线路出现故障时，设备将无损伤自动切换到备用E1线路进行传输；当主用E1线路修复完好后，设备无损伤自动切换回主用E1线路传输，全自动工作，不需要人工监测和操作，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。。
YTESW-01适用于符合ITU-T G.703、G.704、G.823建议的成帧PCM电路，也适用于非PCM帧结构的E1电路，如多种链路层协议格式的IP电路、CISCO HDLC协议的点到点专用电路、LAPF协议的帧中继电路、LAPB协议的X.25分组交换电路。该设备适用于图像业务，银行、交易所等数据传输电路，国防安全电路，党政部门及海关重要电路，以及公安、电力等专网所有需要保护的重要2Mb/s电路。
产品特点
◎ 保护业务数量：1个E1用户接口(30个话路)
◎ 提供保护通道：2条传输线路（2*E1接口通道)
◎ 故障切换条件：E1通道出现LOS(光丢失)、LOF(帧失步)、AIS(全"1")任意一条件时开始切换
◎ 故障切换时间：系统时延: ≤2ms(具有完全主备自动无损伤倒换保护)
◎ 系列掉电动保：掉电直通 ◎ 集传输性能检测与无损伤自动切换为一体
◎ 当前正在传输的路由发生LOS、AIS、LOF告警时，系统无损伤切换到另一路由
◎ PCM成帧模式下三种切换级别：10E-4/10E-6/单比特误码（定制）
◎ 非PCM模式下三种切换级别：2%，1%，0.5%丢免率（定制）
◎ 具备“选收并发”功能，即发端并发，收端切换的工作方式。
◎ 两条传输路由允许时延差为 0~32ms
◎ 掉电直通功能，当设备掉电时，信号直接短路到主传输路由
◎ 具有自动以及人工强制无损伤切换
◎ 在线和中继条件下近端、远端环回功能
◎ 高精度数字锁相环，保证系统准确同步
◎ 使用大规模专用集成电路，设备体积小，功率低，可靠性高
◎ 告警及状态信息可通过监控接口由计算机采集
◎ 1U高度的19英寸标准机箱：210mm*480mm*44mm
产品应用图
技术参数
E1接口参数:
E1接口：符合ITU-T 相关建议
线路码型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
切换条件：
失步、AIS、无码（LOS）、E10-6误码（误码—bitPCM成帧丢包率（非PCM成帧）
①当传输A通道无码时，无条件倒换。
②当传输A通道失步时，无条件倒换。
③当传输A通道AIS时，无条件倒换。
④当传输A通道E10-6误码时，有条件倒换。即：传输B通道不出现无码、失步、AIS、E10-6误码时倒换；如出现以上任何一种现象都不进行倒换。（如有此功能）
倒换时间:
从帧失步，无码或AIS失效发生，到检测出失效并完成系统倒换，所需要的倒换时间分别为：
帧失步倒换时间：750us
无码倒换时间：250us
AIS倒换时间：500us
从大于E10-6 误码发生，到检测出E10-6 误码并完成系统倒换，需要约一分钟时间。
掉电处理：
当掉电（双电源均失效或无供电电源）时，发送端与接收端信号自动置位于传输A线路。从掉电发生到完成掉电处理，需要约3ms时间。
线路工作:
CRC-4插入时延： <250us
系统时延： ≤2ms（PCM成帧） ≤10ms（非PCM成帧）
两路时延差： ≤32ms（可选128ms）
时标插入： 利用Sa比特插入时标
电源功耗:
电 源：220VAC/-48VDC/24VDC（均内置，定货时选配）
功耗：双电源供电功耗不大于5W，单电源供电功耗不大于4W
工作环境:
工作温度： 环境温度-5℃～+50℃
相对湿度： ≤90%（25℃）
设备结构:
1U高度的19英寸标准机箱：210mm*480mm*44mm
