产品简介
广州邮通公司YTDH-30T系列电话线路(2线音频)手动切换线路倒换设备是采用了最新的大规模数字集成电路技术而推出的新一代高集成度保护设备，它通过对30路(1到30路)2线音频或电话用户业务,通过手动切换在两条传输上进行1+1备份，为用户提供了高可靠、高性能和灵活的传输通路及应用方案。
YTDH-30T用户线路保护倒换设备能够为采用双冗余备份交换机系统的电话用户切换用户，其主要功能是当主用交换机发生故障时，接收人工输入切换命令后自动切换到备用交换机线路。
产品特点
◎ 可人工强制倒换到主用交换机或备用交换机，拨位开关一下可同时倒换30路用户电话线。
◎ 使用软件控制倒换时，可采用以太网，RS232或RS485之中任一通讯方式
◎ 使用软件控制倒换时，可电脑设置倒换第几路，一次倒换几路
◎ 支持256个RS485级联
◎ 一台设备支持30路用户电话线，级联的设备总数达256个，总的容量达7680路用户电话线
◎ 断电直通主用交换机与用户电话线
◎ 采用19英寸标准机箱，尺寸: 210mm(深)×480mm(宽)×44mm(高)
◎ 高精度数字锁相环，保证系统准确同步
◎ 使用大规模专用集成电路，设备体积小，功率低，可靠性高

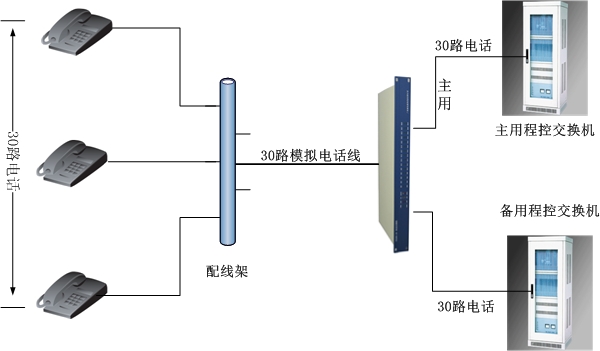

产品应用图
技术参数
E1接口参数:
E1接口：符合ITU-T 相关建议
线路码型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
切换条件：
失步、AIS、无码（LOS）、E10-6误码（误码—bitPCM成帧丢包率（非PCM成帧）
①当传输A通道无码时，无条件倒换。
②当传输A通道失步时，无条件倒换。
③当传输A通道AIS时，无条件倒换。
④当传输A通道E10-6误码时，有条件倒换。即：传输B通道不出现无码、失步、AIS、E10-6误码时倒换；如出现以上任何一种现象都不进行倒换。
倒换时间:
从帧失步，无码或AIS失效发生，到检测出失效并完成系统倒换，所需要的倒换时间分别为：
帧失步倒换时间：750us
无码倒换时间：250us
AIS倒换时间：500us
从大于E10-6 误码发生，到检测出E10-6 误码并完成系统倒换，需要约一分钟时间。
掉电处理：
当掉电（双电源均失效或无供电电源）时，发送端与接收端信号自动置位于传输A线路。从掉电发生到完成掉电处理，需要约3ms时间。
线路工作:
CRC-4插入时延： <250us
系统时延： ≤2ms（PCM成帧） ≤10ms（非PCM成帧）
两路时延差： ≤32ms（可选128ms）
时标插入： 利用Sa比特插入时标
电源功耗:
电 源：220VAC/-48VDC/24VDC（均内置，定货时选配）
功耗：双电源供电功耗不大于5W，单电源供电功耗不大于4W
工作环境:
工作温度： 环境温度-5℃～+50℃
相对湿度： ≤90%（25℃）
设备结构:
1U高度的19英寸标准机箱：210mm*480mm*44mm
