标清视音频分配器简介
YTV系列视频分配器是广州邮通公司自主研发,可把1组或数组单列视频输入信号各自分配成2（或3、4）组的视频输出信号（采用标准的BNC视频信号输入输出接口）,采用专用视频运算放大器，视频信号经过分配的同事，可实现一定的相位校正，在一定成都市纠正视频传输线路上的相位失真，能将每路视频信号均匀分配为多路视频信号输出、以供多台视频设备同时使用，经分配输出的每一路视频信号的带宽，峰-峰值电压和输出阻抗与与输入的信号格式相一致,采用优质元器件及先进电路技术设计；隔离度高，屏蔽性好，抗干扰强，输出图像清晰。

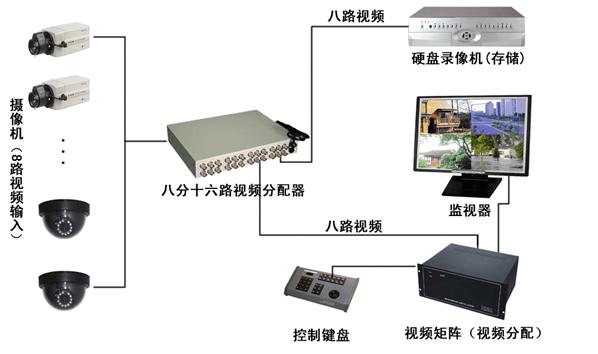

标清视音频分配器方案图
产品简介
1.可把1组或数组单列视频及音频输入信号各自分配成2组（或3、4...16）组视频输出信号（采用标准的莲花头视频及音频信号输入输出接口）。
2.采用专用视音频运算放大器，视音频信号经过分配的同时，可实现一定的相位校正，在一定成都市纠正视音频传输线路上的相位失真，能将每路视音频信号均匀分配为多路视频信号输出、以供多台视频设备同时使用，经分配输出的每一路视频信号的带宽，峰-峰值电压和输出阻抗与与输入的信号格式相一致。
3.采用优质元器件及先进电路技术设计；隔离度高，屏蔽性好，抗干扰强，输出图像清晰。
产品特点
◆ 输入1路音频信及1路视频信号，输出2到16路视频/音频信号；
◆ 通过分配后的视频/音频信号与输入时质量一致；
◆ 交流220V电源输入。
技术参数
技术参数：
|
型 号
|
描述
|
尺 寸(mm)
|
净重量(g)
|
|
YTVA-104
|
（一进四出）视音频分配器
|
180X150X50
|
550
|
|
YTVA-108
|
（一进八出）视音频分配器
|
260X150X48
|
800
|
|
YTVA -112
|
（一进十二出）视音频分配器
|
350X175X52
|
1180
|
|
YTVA -116
|
（一进十六出）视音频分配器
|
453X225X68
|
1467
|
视频要求:
视频输入幅度： 1Vp-p
视频输出幅度： 1Vp-p/+0.5dB
视频频率响应： 10Hz-18MHz
微分增益<±0.3%；
微分相位<±0.3度
视频信噪比：≥76dB
连接器：BNC
音频要求：
音频输入输出：0.755V
音频频率响应 20Hz－20KHz
音频谐波失真： ≤1%
音频信噪比：>70dB
连接器：RCA连接
电源功耗：AC220
环境温度：-30℃~60℃
常见问题解答
一、安装和链接视频线后监视器上无图像显示。
解决方法：
1.观察电源指示灯是否常亮，否则检查电源是否插好或接通。
2.检查输入视频信号是否正常，可以把视频信号直接输入到监视器上，看视频信号是否正常。
二、输出信号滚动或有雪花。
解决方法：
检查视频头是否锁紧BNC座，否则请检查BNC头。
