YT-CX232 E1/RS232串口转换器

产品型号：YT-CX232
产品特性：提供1路 RS232接口，速率自适应，最高460.8Kbit/s
产品功能：可提供1路N×64K RS232接口（N=1~32）(可选）
产品规格：传输通道提供1路E1配置，E1接口阻抗支持75Ω和120Ω
在线订购

转换器(E1/RS232)简介

TY系列串口系列转换器广州邮通公司自主研发,采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板的串口转换设备，串口转换器/系列有RS-232/485/422 之间完成数据转换的通讯接口转换器。，实现RS-232设备到RS-422或RS-485多节点网络的连接（RS-422支持10个节点，RS-485支持32个节点），提高了传输速率，传输距离也超过了1.2公里。

转换器(E1/RS232)方案图

产品简介

YT-CX232串口转换器是广州邮通公司使用自主开发的专用集成电路研制生产的E1到RS232 接口转换器，提供ITU-T G.703标准E1接口与标准RS232接口之间的物理层转换，为网络中不同接口设备之间的通信提供安全、无缝的连接。可以从G.703 E1中任意抽取指定时隙，组成RS232通道，适用于基于传输网的RS232数据透明传输。

产品特点

◆采用大规模芯片，电路简单，功耗低，可靠性高
◆提供1路E1配置，E1接口阻抗支持75Ω和120Ω
◆提供1路 RS232接口，速率自适应，最高460.8Kbit/s
◆YT-CX232F、YT-CX232FR可提供1路N×64K RS232接口（N=1~32）
◆提供1组控制开关，用于设置和维护测试
◆具有完整的告警及状态指示
◆符合ITU-T RS232、G.703、G.704等建议
◆适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC

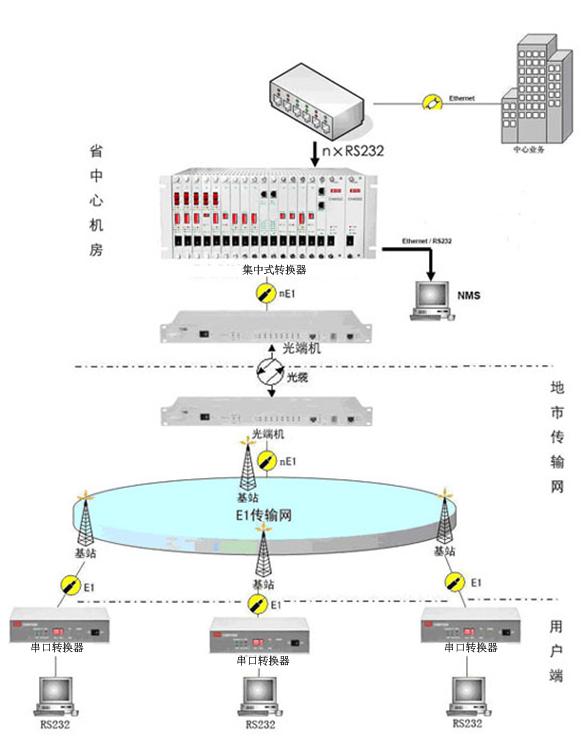

产品应用图

技术参数

型号及规格

型号名称

E1接口

RS232接口

成帧/透明

最大带宽

管理

结构

YT-CX232　转换器

1

1

透明

460.8K

有

桌面mini型

YT-CX232F　转换器

1

1

成帧

460.8K

有

桌面mini型

YT-CX232R　转换器

1

1

透明

460.8K

有

卡式，插于YT-16JJ机架

YT-CX232RF　转换器

1

1

成帧

460.8K

有

卡式，插于YT-16JJ机架

供电条件
　直流供电电压：-48VDC，容差范围 -36V~-72V
　交流供电电压：220VAC±20%，50Hz
　功耗：≤ 5W
工作环境
　环境温度：0℃~45℃
　相对湿度：≤90%（35℃时）
E1接口电气特性
　标称速率：2048Kbps，容差±50ppm
　接口阻抗：75欧姆（非平衡）或120欧姆（平衡）
　数字接口电气特性：符合ITU-T G.703建议
　接口连接器为：RJ45或BNC同轴
RS232接口指标
　最大速率：460.8kbps
　接口特性：满足ITU-T V.24标准
