产品简介
YTS3D1S光纤MODEM是一款能够向用户提供RS-232/485/422串口端到端的透明传输的光纤调制解调器，无需跳线设置，自动进行切换，且可以自动侦测信号速率，零延时自动转发。该产品采用光纤传输，具有隔离保护、数据保密性好、工作稳定、易于维护等诸多优点，有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁，能够可靠地在恶劣危险的环境中工作。
可广泛用于各种工业控制、过程控制、交通控制和智能小区等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
采用先进的通信编码及时钟恢复技术实现
许多企业采用低成本的直接光调制方式实现串口到光纤的转换，然而由于光色散及信号抖动的存在，信号从电到光而后又从光到电的变化过程中必然存在信号展宽和变窄的可能，因此随着传输距离和速度的变化该方法势必存在数据出错的可能。而采用先进的通信编码及时钟恢复技术能够有效的避免该现象的出现，而且传输距离更远。
零延时自动转发
采用独特的“零延时自动转发”技术，增强了接口的抗干扰能力，使接收和发送能够自动转发，达到真正的零延时！
自动数据流控（ADDC）
YTS3D1S系列采用嵌入式自动数据流控（ADDC）技术，实行硬件数据流解决方案，不使用握手信号就能自动检测控制数据方向，从而解决了RS-485数据流向控制限制问题。
YKS2D1S系列能够进行波特率自动侦测，即使设备的串行信号波特率改变了，转换器仍然可以实现RS-232或RS-485/422到光的转换传输。
产品特点
◎ 采用先进的通信编码及时钟恢复技术实现，确保信号完整性
◎ 支持RS-232/RS-485/RS-422接口(只能先其中一种)
◎ 异步传输，码速率：0～256Kbps
◎ 具有自动侦测信号速率功能
◎ RS-485信号零延时自动转发
◎ 传输距离可定制
◎ 支持DIN-Rail导轨安装和面板式安装方式

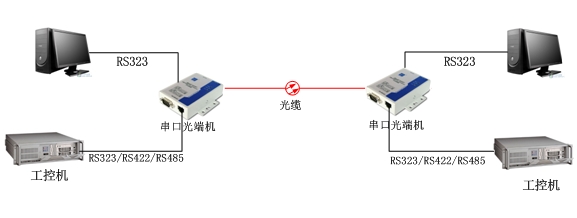

产品应用图
技术参数
光口指标
光物理接口：可选ST、SC、FC(默认FC)
光口方式 ：单纤
适用光纤 ：单模，多模(默认单模)
光波长 ：850nm、1310nm、1550nm
线路码型 ：NRZ+扰码
发送光功率：> -3dB ～ -8dB
接收灵敏度：> -33dBm～- 40dBm
串口指标
接口标准：RS-232, RS-422，RS-485标准
传输距离： RS-232口15米，RS-485/422口1200米
接口信号： RS-232、RS-422(全双工)、RS-485 (2/4 线制)
码速率 ：0～256Kbps
误码率 ：≤ 10-9
环境指标
工作温度：-25℃到70℃
存储温度：-40℃到85℃
湿度 ：相对湿度 5%到95%
外观指标
长×宽×高：100mm×69mm×22mm
外壳 ：铁壳（壁挂式设计，支持DIN-rail 导轨安装）
颜色 ：电脑白
重量 ：260g（内置电源型） 230g（外置电源型）
选购指南
|
名称
|
型号
|
描述
|
|
多模串口光端机
|
YTS3D1M
|
双纤多模，RS232/RS422/RS485可选任配
|
|
单模串口光端机
|
YTS3D1S
|
双纤单模，RS232/RS422/RS485可选任配
|
