逆变电源系统专用液晶显示双备份监控器

液晶显示双备份监控器简介

由本公司自行开发、研制生产出的双备份控制系统，很好地解决了单一控制单元系统中，由于控制单元出现故障而导致整个系统不能正常工作的问题，大大降低了系统的故障停机时间。更好地满足了广大用户对高可靠性和安全性逆变器要求。液晶显示器直观地反映出系统的工作电压、工作电流、工作状态和故障状态，使操作更加简单和可靠。也使维修更为快捷。

本控制系统的控制板不分主次,自由竞争,自由切换,互为备份.上电时,由竞争到的控制板工作，其工作指示灯变亮.在系统发生故障时，自动转到另一控制板工作。在转换过程中，逆变输出无任何变化，真正做到了零切换。也可使用手动切换按钮，在两控制板间反复切换。使任何一个控制板退出工作都不会影响到系统的工作。可广泛应用于通信、电力、国防、航空航天、太阳能应用、金融、保险、工商、税务及大型企业的信息系统.

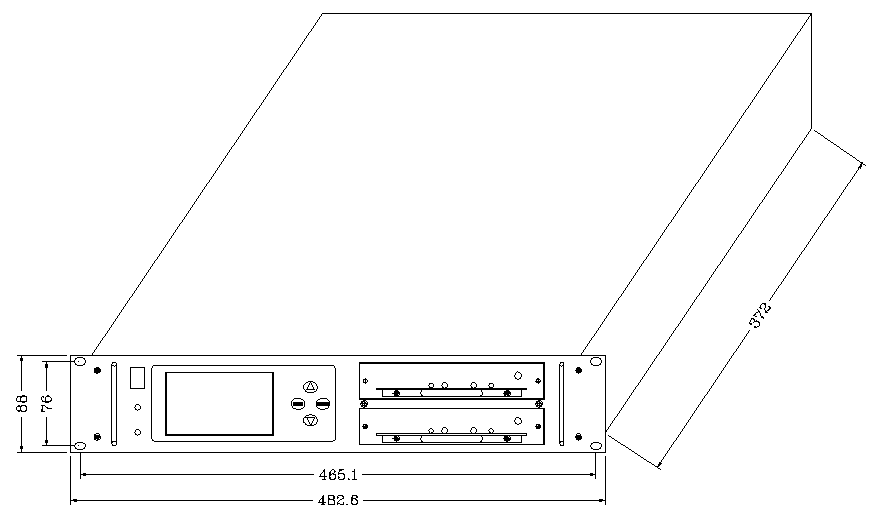

液晶显示双备份监控器外观及尺寸图:

液晶显示双备份监控器前面板介绍::

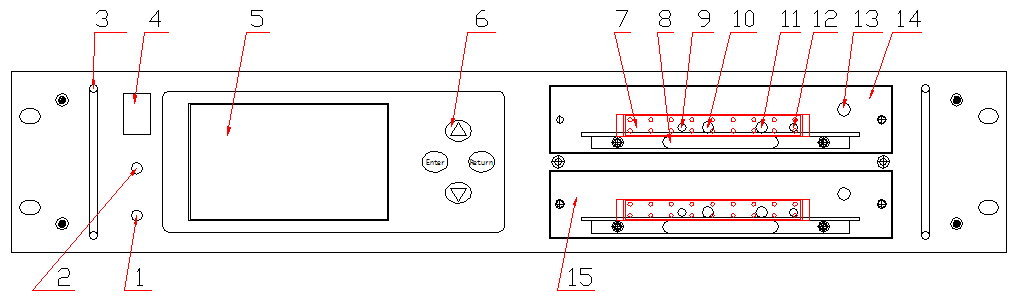

液晶显示双备份监控器面板布置示意图:

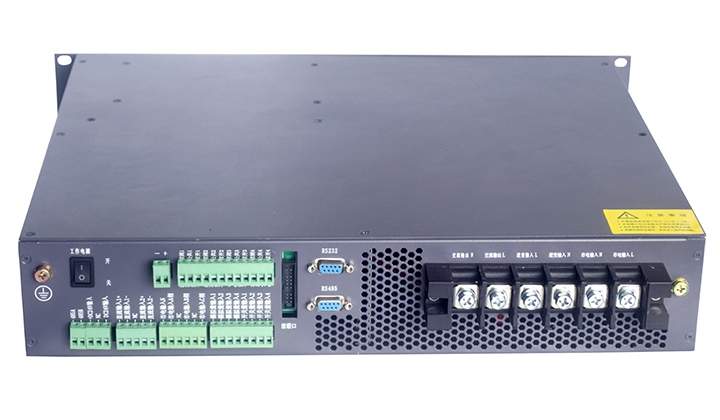

 液晶显示双备份监控器后板布置示意图:

        输入、输出接线端子

从左到右依次为:交流输出N,交流输出L,逆变输入L,逆变输入N,市电输入N,市电输入L.

干接点端子

干接点输出口，从左到右为：常闭1，公共1，常开1，常闭2，公共2，常开，常闭3，公

共3，常开3，常闭4，公共4，常开4.

接口定义如下：

a:直流故障  常闭1－公共1，正常：断开,故障：闭合；公共1－常开1，正常：闭合,

故障：断开。

直流故障指示直流输入的状态,直流输入正常表示直流输入电压在正常范围内；

直流输入故障表示直流输入电压在正常范围之外。

b:逆变故障  常闭2－公共2，正常：断开,故障：闭合；公共2－常开2， 正常：闭合,

故障：断开。

逆变故障指示逆变输出的状态,逆变正常表示逆变输出电压或频率在正常范围内;

逆变故障表示逆变输出电压或频率在正常范围之外。

c:市电故障  常闭3－公共3，正常：断开,故障：闭合； 公共3－常开3， 正常：闭合,

故障：断开。

市电故障指示市电输入的状态,市电正常表示市电输入电压或频率在正常范围内;

市电故障表示市电输入电压或频率在正常范围之外。

d:旁路供电  常闭4－公共4，逆变供电：断开,市电供电：闭合；公共4－常开4， 逆

变供电：闭合,市电供电：断开。

旁路供电指示逆变器的供电方式，当控制板上市电与逆变选择开关打到市电UTIL位置时，输出为旁路市电。

级连口

各个并联单元的控制信号接口（由控制器给出）。

 RS232/RS485通讯接口

此接口用于与上位机通讯.通过此口与远程计算机相连,便可远程实时监控本系统.

本机兼容RS232及RS485通讯.

RS485内部通讯接口

用于与各逆变模块间的通讯.及时了解各个逆变模块的工作状态.以便更好地维护.另处当系统扩容时,只需增加逆变模块的数量,而无需更改软件,系统便能自动识别模块个数,自动增加系统的保护值.而且当系统中有个别逆变模块损坏时,系统也能自动减小保护值,从而保护模块不致因长期过载而损坏.从而增强系统的可靠性.电力逆变模块暂无此功能。
