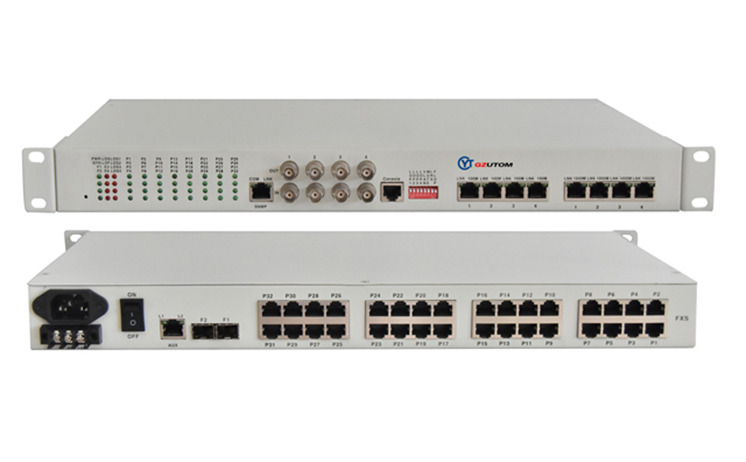

YT-OMUX32G 8*E1+4*GE+32路电话 综合光端机

一：概述

 8E1-4GE-32P综合业务光接入设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现千兆以太网、E1接口、普通电话、热线电话、磁石电话、RS232/RS485/RS422数据业务、二/四音频等混合传输，传输通道为光传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

二：主要功能与特点

提供1个光接口（光口速率1.25G）；

提供4路10/100/1000M自适应以太网口，支持逻辑隔离，全双工/半双工自适应；

提供8路E1业务口 ，全数字时钟恢复和平滑锁相技术；

提供8个业务槽位（每卡提供四路业务）；

用户接口可插普通电话、磁石电话、热线电话、RS232/RS422/RS485数据业务、二/四线音频接口、以太网业务；

电源为DC-48V,，AC 220V等；

提供完善的本端/对端告警监控；

无中继传输距离大于20公里，最大120公里

三：技术指标

 光接口（1.25G）

波    长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10^-11)

接口方式：FC或SC

传输方式：双纤或单纤

E1接口

设备有8路E1接口，符合G.703建议

速率：2048Kb/s  ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742  G.823建议

输入口允许衰减： 0～6dB

以太网接口

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

数据接口（包含RS232、RS485、RS422接口）

数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式

话路接口及信令

交换侧

摘机阻抗： < 500Ω

挂机阻抗： > 10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压： ≤ 50V

环路电流：25mA

摘机门限：8mA

极性反转时延：   < 50ms

拨号：             脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延： < 100ms

铃流：

远端(FXS)铃流发生器

频率：25 Hz±3 Hz

幅度：75V±5Vrms

铃流时延：<  50ms

输出总功率： ≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围： 最小38Vrms

话音接口

阻抗：600Ω或三元件复式阻抗

音频范围：300-3400 Hz

编码律：CCITT建议G.711  A律

二/四线音频接口

二线接口电平：二线发 0dBr    二线收  -3.5dBr

四线接口电平：四线发 0dBr    四线收  0dBr

回损：300-600 Hz > 12dB   600-3400 Hz > 15dB

频率响应：300-3400 Hz （+0.5，-0.5dB）

空噪： ≤-65dBm0p

增益： -45 dBm0——+3 dBm0（+0.5，-0.5dB）

总信噪比：符合ITU G.713样板如图所示

模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系

二/四线接口规范：

压缩率：ITU G.711中A律

阻抗：平衡600Ω

音频范围: 300Hz―3400Hz

回波损耗：不低于18Db

功耗

整机功耗      ＜35W

工作环境

工作温度： 0～45℃

相对湿度： ≤95%（25℃时）

大气压力：   70～106Kpa
