YTODF-12/YTODF-24/YTODF-48/YTODF-72 ODF配线单元

  • 产品型号:YTODF(选照采购指南)
  • 产品特性:可卡接式安装FC、SC、ST和LC等多种适配器
  • 产品功能: 标准19英寸单元结构尺寸,既可装入配线架机柜,也可该做壁挂安装
  • 产品规格:全模块化设计,每个熔配模块可单独抽出,满足离架或在架操作使用
  • 在线订购
产品简介
     YTODF系列光纤配线架采用独特的抽屉式塑料子架,用光缆集中开剥框对 光缆进行管理。通过垂直与水平走线槽,为各方向的跳线提供通道。能实现多机柜拼接。

该产品的光缆子架(抽屉),模块真正实现全正面操作,不需要将模块翻转,即可实现光纤的熔接及盘绕,走线顺畅,保护可靠,标识清晰。  能同时适用FC、SC、LC三种适配器,增加一附件后可安装ST适配器;托纤板安装在配线盘上,维护更方便,外线光纤可分别从左或右进入模块,存储空间大;增加专用拉手位置,方便熔接盘拉出和插入;每块光纤熔接盘配线容量如果使用FC、SC、ST适配器时最大12芯,使双联LC适配器时最大24芯;熔接容量最大可24芯;适用于带状和非带状尾纤;可组成96芯、72芯、48芯、24芯单元体。

产品特点

标准19英寸单元结构尺寸,既可装入配线架机柜,也可该做壁挂安装;

全模块化设计,每个熔配模块可单独抽出,满足离架或在架操作使用;

光缆、尾纤、跳线的管理层次清晰,有良好的可操作性;

可适用安装FC、SCLC等多种适配器;

工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,光纤分配盘采用掺杂阻燃材;

料的塑料材质,轻便灵活,又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持;

既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜架内构成综;

具有光缆引入、固定和保护功能,光缆终端与尾纤熔接功能,调线功能和跳纤存储,光缆纤芯和尾纤的存储和保护功能等;

配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。在机箱后部有光缆引入孔和固定模块;

固定后经光缆盘绕架引入分配盒;光纤分配盘结构为可开启上下层结构:开启上层,将尾纤光;

纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层,即可合起上层,尾纤头与引入;

光缆纤芯熔接后把熔点固定在槽位内粘住,即完成操作,将分配盘插入对应层位即可;

分配盒下面为跳纤存储盘由于各功能模块可分开操作,使用灵活方便;

适配器为30°斜角设计,确保光纤的弯曲半径,又可避免强光灼伤眼睛


采购指南
型号
配置容量
规格(高×宽×深)mm
内部容量

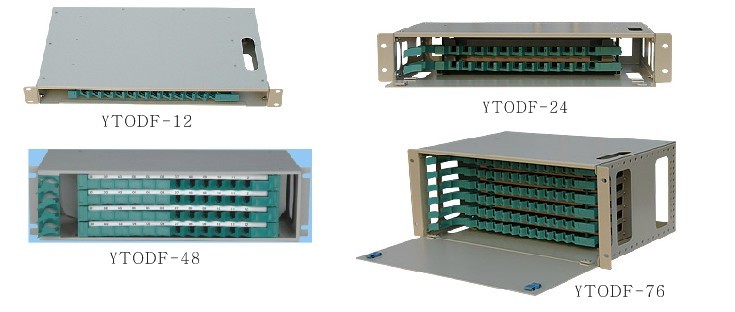

YTODF-12
可熔配12芯
45×483×250
1U
YTODF-24
可熔配24芯
89×483×290
2U
YTODF-36
可熔配36芯
132×483×290
3U
YTODF-48
可熔配48芯
132×483×290
3U
YTODF-72
可熔配72芯
187×483×290
4U

光纤熔接盘



外形尺寸:335mm×200mm×25mm

重量:0.4kg      材质:ABS

产品概述:熔接盘是组合在光缆交接箱体内,光缆一部分光纤与尾纤熔接用于连路调度,另一部分与其它光缆直接对接(直熔)。熔接盘是对每一根光纤,互相任意连接,配合使用

十二路ODF配线架



类型:标准19英寸1U机架式

规格:可插装1块光纤熔接盘

配置:可配置12路FC/SC光口(LC可配置24路)



二十四路ODF配线架



类型:标准19英寸1U机架式

规格:可插装2块光纤熔接盘

配置:可配置24路FC/SC光口(LC可配置48路)



四十八路ODF配线架



类型:标准19英寸1U机架式

规格:可插装4块光纤熔接盘

配置:可配置24路FC/SC光口(LC可配置48路)



产品参数:
  高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧
  标称工作波长:850nm、1310nm、1550nm(支持所有波段)
  抗电强度:≥3KV(DC)/1min不击穿、无飞弧
  光纤连接器插入损耗:≤0.3dB
  光纤连接器回波损耗PC型:≥40dB;UPC型:≥50dB;APC型:≥60dB
  光纤连接器插拔耐久性寿命大于1000次
  工作温度: -5℃~+40℃
  储存温度:-40℃~+60℃
  大气压力:70~106Kpa
  相对湿度:≤95%(+40℃时)


内含配件:


裸纤管、热缩管、理线和

螺丝、尾纤、熔接盘、

合格证、固定铁片
