4×E1+4*10/100M以太网口 反向协议转换器 YT-TDMOP04

  • 产品型号:YT-TDMOP04
  • 产品特性:提供4路E1/T1接口到1路以太网的适配; 提供2个上联以太网电口,支持1+1无损保护;
  • 产品功能:提供2个本地以太网电口,1个可兼作上联口或本地以太网光口;
  • 产品规格:可通过底板上的拨子设置及专用线缆转换成75Ω的非平衡接口;
  • 在线订购
反向协议转换器简介

    随着数据通信流量的增长,网络IP化已成大势所趋。然而语音业务目前乃至未来几年内仍是各电信运营商的主要收入来源,如何兼顾现有业务及未来网络发展已成为各电信运营商关注的焦点。我公司紧跟信息科技的发展趋势,在深入研究传统业务和IP技术的基础上,推出了TDMoP(TDM;over,Packet)系列产品。TDMoP是在IP上电路延伸、对现有电话进行分组化改造的一个很好的选择。TDMoP(分组网络电路仿真设备)是基于时分复用和IP基础上发展的一项新技术,能够在IP网络透明地传输,延伸一到八个E1电路信号,同时通过下行网口提供一个数据口,支持所有的传统E1和IP业务,可接入语音、数据、传真、信令等各种电信业务。
  广州邮通系列TDMoP提供1/2个 E1业务端口, 1个Ethernet本地端口和1个Ethernet 上行端口。TDMoP 能让运营商和企业在一个标准的低成本无线或有线Ethernet/IP 结构上,无缝可靠地连接TDM设备和用户Ethernet ,并对语音质量无任何影响。TDMoP 对TDM 信号透明, 保证任何具有物理 E1接口的设备无缝地连接,如 PBX, 移动基站, SS7信令设备和语音邮件系统。
  TDMoP支持在分组网络上对E1时钟精确的发送和恢复, 并遵守ITU-T G.823和G.824 时钟标准,同时保证未压缩的长途语音质量。 TDMoP 也遵从Metro Ethernet Forum/IETF Pseudo-Wire Emulation Edge to Edge (PWE3) (城域以太网论坛/IETF端对端伪线仿真)标准。

反向协议转换器方案图

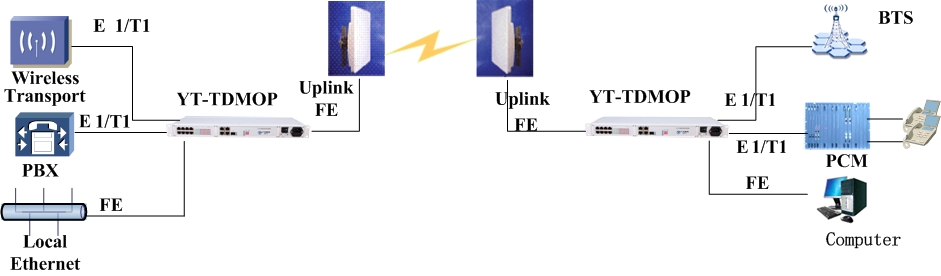

一、无线应用

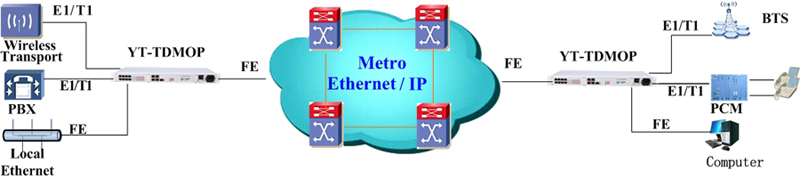

线应用


点对多点综合应用


产品简介
  随着数据通信流量的增长, 网络IP化已成大势所趋。然而语音业务目前乃至未来几年内仍是各电信运营商的主要收入来源,如何兼顾现有业务及未来网络发展已成为各电信运营商关注的焦点。我公司紧跟信息科技的发展趋势,在深入研究传统业务和IP技术的基础上,推出了TDMoP(TDM over Packet )系列产品。TDMoP是在IP上电路延伸、对现有电话进行分组化改造的一个很好的选择。
  4*E1反向协议转换器-YT-TDMoP04分组网络电路仿真设备是基于时分复用和IP基础上发展的一项新技术,能够在IP网络透明地传输,延伸一到八个E1电路信号,同时通过下行网口提供一个数据口,支持所有的传统E1和IP业务,可接入语音、数据、传真、信令等各种电信业务。
  广州邮通系列YT-TDMoP04提供2个 E1业务端口, 1个Ethernet本地端口和1个Ethernet 上行端口。YT-TDMoP04 能让运营商和企业在一个标准的低成本无线或有线Ethernet/IP 结构上,无缝可靠地连接TDM设备和用户Ethernet ,并对语音质量无任何影响。TDMoP 对TDM 信号透明, 保证任何具有物理 E1接口的设备无缝地连接,如 PBX, 移动基站, SS7信令设备和语音邮件系统。
  YT-TDMoP04支持在分组网络上对E1时钟精确的发送和恢复, 并遵守ITU-T G.823和G.824 时钟标准,同时保证未压缩的长途语音质量。 TDMoP 也遵从Metro Ethernet Forum/IETF Pseudo-Wire Emulation Edge to Edge (PWE3) (城域以太网论坛/IETF端对端伪线仿真)标准。
产品特点
* 提供4路E1/T1接口到1路以太网的适配;
* 提供2个上联以太网电口,支持1+1无损保护;
* 提供2个本地以太网电口,其中1个接口兼做监控接口;
* 提供1个以太网光口可兼作上联口或本地数据口;
* 可通过底板上的拨子设置及专用线缆转换成75Ω的非平衡接口;
* 支持E1接口时钟模式支持本振钟、自适应定时、E1端口环回时钟;
* 支持1路E1电路业务和大流量IP分组业务混传
* 支持E1业务在以太网链路上的电路仿真,支持SAToP协议,支持IP/UDP包封方式;支持E1包QoS保证;
* 以太网内置2层交换功能,支持802.1Q VLAN和QinQ;支持基于端口、8021.1P和TOS的QoS;
* 以太网支持端口限速、流量控制、MAC地址自动学习及MAC地址老化时间设置;
* 高精度的闭环时钟锁相技术,保证时钟稳定性
* 易于使用,即插即用,无需复杂设置
* 可通过交换机、路由器等有线网络设备进行互连,并可应用到固定无线接入和卫星通信等大延时传输环境
* 大容量E1接入可通过堆叠设备增加端口数量
* 抗时钟抖动能力强,能够对抗50ppm的时钟抖动,平均时钟偏移小于0.01ppm
* 严重误码秒率(SESR:Severely Errored Seconds Ratio)小于0.005%
* 时钟锁定快,初次E1同步信号锁定时间在30秒之内
* 低时延,设备内部处理时间小于4ms
* 可靠性高,平均无故障时间(MTBF:Mean Time Between Failures)大于50000小时
* 设备故障恢复时间(MTTR:Mean Time To Restore)小于5 分钟
* 系统可用性达到 99.9999%
* 支持乱序重排功能,对后发先至的IP包,自动调整顺序,还原成E1信号
* 能够对抗最大250ms的单向传播时延和最大50ms的单向传播时延抖动
* 平行、交叉5类线自适应适配
* 提供系统运行、本地E1告警、远端E1告警、网络状态指示灯
* 支持远程在线升级
* 频率还原稳定,抖动、漂移小;
* 抗丢包能力强,无频率跳变, 超强帧同步保护;
* 支持缓存吸收功能以抗包延时变化;
* 支持web server网管,可远程监控,易于操作和维护;
* 支持SNMP网管协议(V2版本);
* 支持本端和远端设备软件和硬件的在线升级;
* 支持SNTP网络对时;
* 支持软件测试E1误码
* 支持110~220VAC 或 -48VDC供电
技术指标:
E1/T1接口特性
    E1/T1接口满足ITU-T G.703建议
    点对点单程附加处理延时(最小延时设置时):≤ 10ms
    输出频率稳定度(自适应定时,稳定后)    :≤5ppm
    输出抖动(自适应定时)                  : ≤0.1UI
    接口阻抗:缺省配置:E1-120Ω/T1-100Ω;可实现75Ω转换
    连接器 :RJ-48C
以太网接口
    满足IEEE 802.3、802.1Q、802.1ad、802.1P等相关建议
    工作模式:电口支持自协商、强制10M/100M、半双工/全双工
    光口支持强制100M全双工
    最大包长:2000byte
    连接器   :100M电口:RJ45
                        100M光口:LC
    接口数量:100M电口:4
                        100M光口:1
系统供电
    交流:100V~260V/50~60Hz(保险丝:1A)
    直流:-36V ~ -72V
    功耗:≤4.5W
工作环境
    温度:(0~45)℃
    湿度:≤90%RH(非凝结)
机箱尺寸
    19英寸1U
设备质量
    净重:≤ 2kg
