YTD-90 90路电话光端机（分体组成）

产品型号：YTD-90
产品特性：电话路数：90路电话
产品功能：选配业务：RS232/RS485/RS422,以太网信,E1信号
产品规格：结构特点：分体式，由1对电话光端机主机+3对30路电话扩展机组成
在线订购

产品简介

广州邮通YTD系列电话光端机可以通过单纤或双纤光缆远距离传输1到720路电话通道，并可选配不同数据的以太网、E1和RS232等业务，是针对IP超市，生活小区，军事政府单位，个体单位开发的电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于各大通信运营商、政府及企事业单位。

产品特点

◆ 提供90路电话接口(固配)。
◆ 可选配1路线速度为10/100M的以太网接口(选配)。
◆ 提供1路RS232接口(选配)。
◆ 可选配E1接口(选配)。
◆ 电话接口为RJ45(RJ11水晶头可以直插)。
◆ 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示和反极信号(反极信号要选配)。
◆ 体积小、造型美观，安装操作方便。
◆ 完善的状态显示功能，便于维护管理。
◆ 尺寸结构19英寸4U。

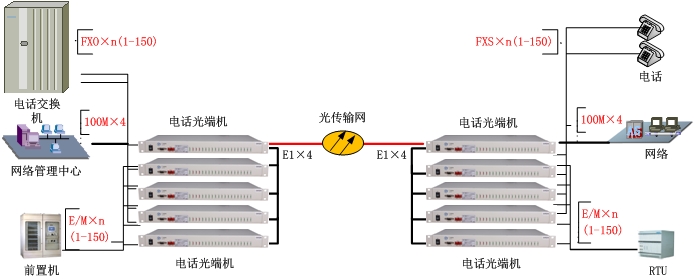

产品应用图

技术参数

光接口
  光物理接口：FC/PC
  光口方式：单纤/双纤(默认双纤)
  光波长：850nm、1310nm、1550nm　　
  比特率:16.384Mbps ±50ppm
  线路码型:NRZ+扰码
  发送光功率：> -5dB ～ -17dB
  接收灵敏度：> -36dB
用户及环路接口
  接口数量：90路电话接口(固配)
  话路特性：符合《邮电部电话交换设备总技术规范》
  语音编码：PCM编码，每路语音64Kbps
  串音衰耗：≥65dB
  衡重杂音：≤63.7dBmop
  插入损耗：-3±0.75dB
  频率特性：300～3400Hz(-0.6～+3dB)
  中继口（FXO）：与交换机连接
  二线交流输入阻抗：200+680//0.1 Ω (三元件)
  振铃电压：35～150V
  振铃频率：17～60HZ
  回损： 20 db
  用户口（FXS）：与用户电话机连接
  二线交流输入阻抗：200+680//0.1 Ω (三元件)
  用户线环路电阻：小于1KΩ（包括话机）
  振铃电压峰峰值： 110～150V
  振铃频率： 22~28HZ
  馈电电压：28V
  馈电电流：20~50mA；
  回损： 20 db
  铃流：AC90正负15V
E1接口电气特性
  接口数量：2～10个E1接口(选配)　　
  标称速率：2048Kbps，容差±50ppm；
  接口码型：HDB3；
  接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
  数字接口电气特性：符合ITU-T G.703建议
  抖动转移特性：符合ITU-T G.823建议
  输入抖动容限：符合ITU-T G.823建议
  输出抖动：符合ITU-T G.823建议
  电平：±2.37V±10%或±3.00V±10%
  接口连接器为：RJ45或BNC同轴
以太网接口
  接口数量：1个以太网接口(选配)　　
  速率：10M/100M，全双工，半双工完全自适应
  实际传输带宽：100M
  协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
  物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应
串口特性
  接口数量：1路接口(选配)
  接口方式: RS-232
  接口电平：RS-232电平
  接口连接器：RJ-45
  串口波特率：115.2K以下自适应
工作环境
  环境温度：0℃~45℃
  相对湿度：≤90%（35℃时）
  大气压力：86~106Kpa
供电条件
  直流供电电压：-48VDC，容差范围 -36V~-72V
  供电电源纹波：≤240mVp-p
  交流供电电压：220VAC±20%，50HZ
  功耗：≤ 300W
外形尺寸
　由4对19英寸1U标准机箱组成，尺寸:4×145mm(深)×480mm(宽)×44mm(高)
