产品简介
广州邮通YTD系列电话光端机可以通过单纤或双纤光缆远距离传输1到720路电话通道，并可选配不同数据的以太网、E1和RS232等业务，是针对IP超市，生活小区，军事政府单位，个体单位开发的电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于各大通信运营商、政府及企事业单位。
产品特点
◆ 每台提供360路电话接口(固配)。
◆ 可选配1路线速度为10/100M的以太网接口(选配)。
◆ 可选配1到4路RS232/RS485/RS422接口(选配)。
◆ 可选配0路E1接口(选配)。
◆ 电话接口为RJ45(RJ11水晶头可以直插)。
◆ 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示和反极信号(反极信号要选配)。
◆ 体积小、造型美观，安装操作方便。
◆ 完善的状态显示功能，便于维护管理。
◆ 尺寸结构19英寸6U。

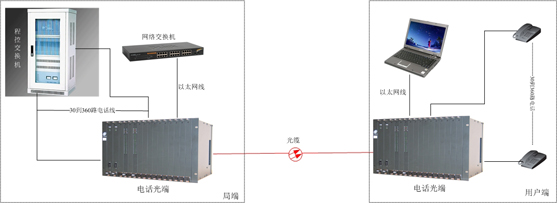

产品应用图
技术参数
光接口
光物理接口：FC/PC
光口方式：单纤/双纤(默认双纤)
光波长：850nm、1310nm、1550nm
比特率:16.384Mbps ±50ppm
线路码型:NRZ+扰码
发送光功率：> -5dB ～ -17dB
接收灵敏度：> -36dB
用户及环路接口
接口数量：360路电话接口(固配)
话路特性：符合《邮电部电话交换设备总技术规范》
语音编码：PCM编码，每路语音64Kbps
串音衰耗：≥65dB
衡重杂音：≤63.7dBmop
插入损耗：-3±0.75dB
频率特性：300～3400Hz(-0.6～+3dB)
中继口（FXO）：与交换机连接
二线交流输入阻抗：200+680//0.1 Ω (三元件)
振铃电压：35～150V
振铃频率：17～60HZ
回损： 20 db
用户口（FXS）：与用户电话机连接
二线交流输入阻抗：200+680//0.1 Ω (三元件)
用户线环路电阻：小于1KΩ（包括话机）
振铃电压峰峰值： 110～150V
振铃频率： 22~28HZ
馈电电压：28V
馈电电流：20~50mA；
回损： 20 db
铃流：AC90正负15V
E1接口电气特性
接口数量：4个E1接口(选配)
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
数字接口电气特性：符合ITU-T G.703建议
抖动转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
输出抖动：符合ITU-T G.823建议
电平：±2.37V±10%或±3.00V±10%
接口连接器为：RJ45或BNC同轴
以太网接口
接口数量：0个以太网接口(选配)
速率：10M/100M，全双工，半双工完全自适应
实际传输带宽：100M
协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应
串口特性
接口数量：1路接口(选配)
接口方式: RS-232
接口电平：RS-232电平
接口连接器：RJ-45
串口波特率：115.2K以下自适应
工作环境
环境温度：0℃~45℃
相对湿度：≤90%（35℃时）
大气压力：86~106Kpa
供电条件
直流供电电压：-48VDC，容差范围 -36V~-72V
供电电源纹波：≤240mVp-p
交流供电电压：220VAC±20%，50HZ
功耗：≤ 600W
外形尺寸
由2对19英寸6U标准机箱组成，尺寸:145mm(深)×480mm(宽)×264mm(高)
