1*E1/以太网 协议转换器 YT-X02M

  • 产品型号:YT-X02M
  • 产品特性:设备均提供1路E1配置,E1接口阻抗支持75Ω或120Ω(下单时说明)
  • 产品功能:提供1个10/100 Base-Tx端口
  • 产品规格:传输通道(传输网):E1
  • 在线订购
产品简介

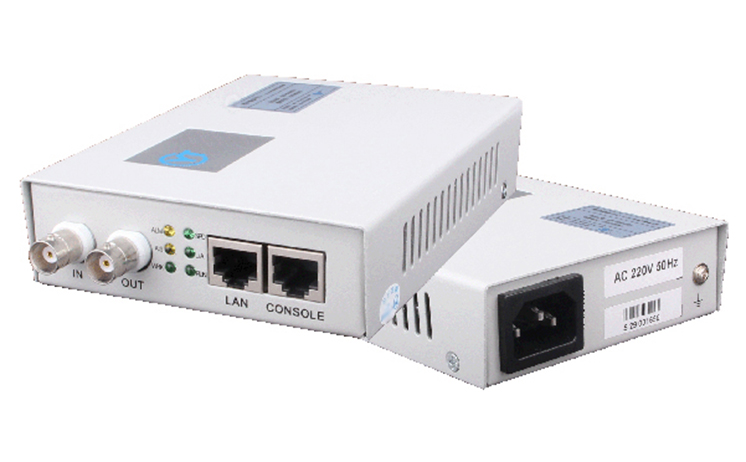

   YT-X02M型 1*E1/以太网转换器是一个高性能、自学式远程以太网桥。它体积小、成本低,对于需廉价的桥接应用场合非常理想。它也可作为一个局域网延伸器。通过E1链路进行以太网的互连,E1接口可设置来控制网络互连的速率。
  YT-X02M型号 以太网/E1接口转换器的E1端可以设置成非成帧和成帧两种方式, 成帧方式的2Mb/s 接口支持N×64Kb/s(N=1-31)的速率,非成帧方式的2Mb/s接口支持2048Kb/s的速率。

产品特点
 ◆ 采用大规模芯片,电路简单,功耗低,可靠性高;
 ◆ 设备均提供1路E1配置,E1接口阻抗支持75Ω和120Ω支持透明模式E1(下单时说明)
 ◆ 时钟模式 内部时钟/线路时钟(默认设置:内部时钟);
 ◆ 10/100 Base-Tx端口均支持10/100M,全双工、半双工,并支持自动协商机制;
 ◆ E1通道支持内置BERT(Bit Error Rate Test)功能;
 ◆ 自动探测E1线路环回,告警提示并关闭以太接口,避免影响下游业务;
 ◆ 支持802.1p优先级功能;
 ◆ 支持基于802.3x的流量控制功能;
 ◆ 支持VLAN以太帧透明传输;
 ◆ 提供1个管理接口,可以灵活设置设备的功能;
 ◆ 提供1组控制开关,用于设置设备维护测试;
 ◆ 适应多种电源环境,+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
 ◆ 可网管

产品应用图

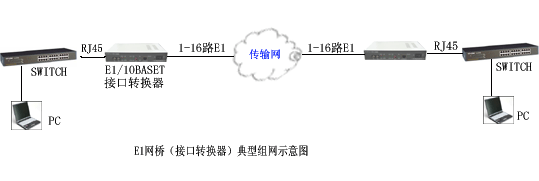

方案一:点对点应用方式

转换器(E1/以太网)方案图

方案二:集中式点对多点应用方式

 转换器(E1/以太网)方案图

技术参数


 E1接口电气特性
  E1数量:1个E1;
  标称速率:2048Kbps,容差±50ppm;
  接口码型:HDB3;
  接口阻抗:75欧姆(非平衡)或120欧姆(平衡);
  数字接口电气特性:符合ITU-T G.703建议
  抖动转移特性:符合ITU-T G.823建议
  输入抖动容限:符合ITU-T G.823建议
  输出抖动:符合ITU-T G.823建议
  电平:±2.37V±10%或±3.00V±10%
  接口连接器为:RJ45或BNC同轴

以太网接口
  接口数:1路
  速率:10M或100M,全双工,半双工完全自适应
  协议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
  MAC地址表:可以学习1024个MAC地址
  以太网总缓存:64MBits SDRAM
  物理接口:RJ45座,支持AUTO-MDIX(交叉线直通线自适应
 管理接口及扩展串口特性
  接口方式: RS-232
  接口电平:RS-232电平
  接口连接器:RJ-45
  管理口波特率:57600bit/s
  扩展串口最大波特率:19200bit/s
 工作环境
  环境温度:0℃~45℃

  环境温度:-30℃~75℃(定制型工业级别)
  相对湿度:≤90%(35℃时)
  大气压力:86~106Kpa
 供电条件
  直流供电电压:-48VDC,容差范围 -36V~-72V
  供电电源纹波:≤240mVp-p
  直流+24V、-24V、±24V机种:+24 V±15%、-24 V±15%
  交流供电电压:220VAC±20%,50HZ
  功耗:≤ 10W
 外形尺寸
  长×宽×高:138×103×32mm
