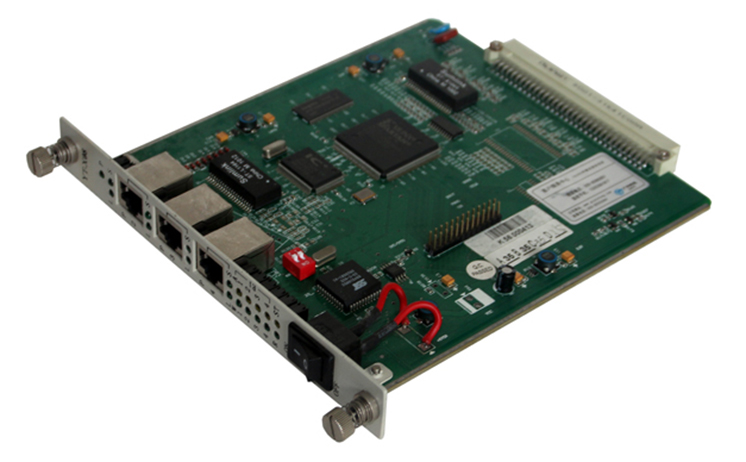

4×E1/以太网协议转换器 YT-X08R

产品型号：YT-X08R
产品特性：设备均提供4路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
产品功能：提供4个10/100 Base-Tx端口
产品规格：传输通道（传输网）：4*E1
在线订购

转换器(E1/以太网)简介

广州邮通系列协议转换器（也称为接口转换器），可将IEEE802.3协议的以太网或V.35数据接口同标准G.703协议的2M接口之间进行相互转换。
　　我公司生产的接口转换器现已经在电信、联通、移动、广电系统中应用；深获广大用户的好评。接口转换器产品系列丰富：有V.35/E1、以太网/E1、V.35/以太网、以太网/4*E1，以太网/8*E1，以太网/16*E1，以及各种配套的接口转换器机架等，可满足广大用户的实际需求进行选择。

转换器(E1/以太网)方案图

产品简介

　　YT-X08R型卡式协议转换器是以太包到TDM码流的反向复用设备，使以太数据通过E1传输网而实现用户的数据接入；使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便的利用公众网中现有的丰富的E1资源，快速组建宽带IP数据网。
　　YT-X08R对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。秉承模块化设计，配置灵活，维护简单，提供完善的设备管理功能，还提供集中式设备。
　　YT-X08R广泛应用于企业、院校、网吧的宽带接入，及WLAN的互联等，可完全替代原有的E1/10Base-Tx转换器功能。
　　YT-X08R设备采用优化的延时设计，特别适合H.323高清晰会议电视系统；同时，具备对E1链路进行在线误码监视功能和自动检测E1链路环回状态功能。
　　以上设备均提供集中式机框结构，统一网管，方便组网。

产品特点

　◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
　◆ 提供2个10/100M Base-T端口，支持10/100M 全双工、半双工，并支持自动协商机制；
　◆ 提供4路E1的灵活配置，E1接口阻抗为75Ω或120Ω；
　◆ 对E1通道无延时要求；
　◆ 对E1链路进行在线误码监视，可选择当线路误码高于10-6时，使能或禁止自动关闭链路，出厂默认设置为　　使能；
　◆ 自动检测E1链路环回状态；
　◆ 支持802.1p优先级功能；
　◆ 支持基于802.3x的流量控制功能；
　◆ 支持VLAN以太帧透明传输；
　◆ 提供一个管理接口，可以灵活设置设备的功能；
　◆ 具有完整的告警及状态指示；
　◆ 适应多种电源环境。

产品应用图

技术参数

　E1接口电气特性
　　接口数据：4个E1接口　　
　　标称速率：2048Kbps，容差±50ppm；
　　接口码型：HDB3；
　　接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
　　数字接口电气特性：符合ITU-T G.703建议
　　抖动转移特性：符合ITU-T G.823建议
　　输入抖动容限：符合ITU-T G.823建议
　　输出抖动：符合ITU-T G.823建议
　　电平：±2.37V±10%或±3.00V±10%
　　接口连接器为：RJ45或BNC同轴

　以太网接口
　　接口数据：2个以太网接口　　
　　速率：10M/100M，全双工，半双工完全自适应
　　实际传输带宽：8M
　　协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
　　MAC地址表:可以学习1024个MAC地址
　　以太网总缓存:64MBits SDRAM
　　物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应

　管理接口及扩展串口特性
　　接口方式: RS-232
　　接口电平：RS-232电平
　　接口连接器：RJ-45
　　管理口波特率：57600bit/s
　　扩展串口最大波特率：19200bit/s

　工作环境
　　环境温度：0℃~45℃
　　相对湿度：≤90%（35℃时）
　　大气压力：86~106Kpa

　供电条件
　　直流供电电压：-48VDC，容差范围 -36V~-72V
　　供电电源纹波：≤240mVp-p
　　直流+24V、-24V、±24V机种：+24 V±15％、-24 V±15％
　　交流供电电压：220VAC±20%，50HZ
　　功耗：≤ 10W
