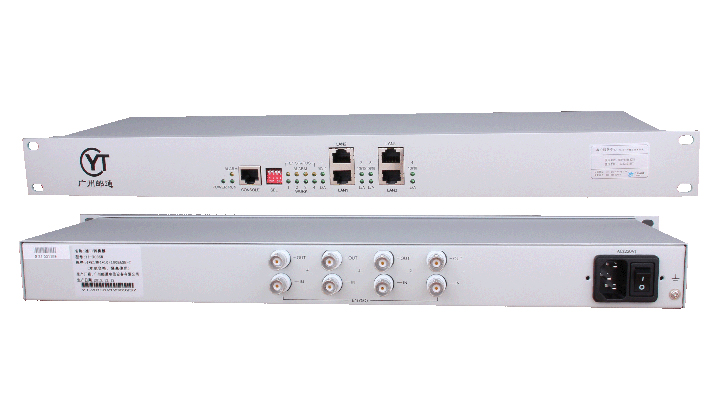

4×E1/以太网 协议转换器 YT-HX08SW(原型号:YT-X08升级)

  • 产品型号:YT-HX08SW(原型号:YT-X08升级)
  • 产品特性:传输通道:4*E1,E1接口阻抗可选75Ω和120Ω支持透明模式E1
  • 产品功能:提供4个10/100 Base-Tx端口
  • 产品规格:桌面式结构及19英寸1U结构可选(默认桌面式结构)
  • 在线订购
产品简介
  YT-HX08SW型(此型号为YT-X08升级版,由于芯片不同不能与原型号对通,原型号已停产,需要原型号设备请来电咨询)协议转换器是以太包到TDM码流的反向复用设备,使以太数据通过E1传输网而实现用户的数据接入;使以太数据能在多个E1中传输,突破单个E1的带宽限制,可以非常方便的利用公众网中现有的丰富的E1资源,快速组建宽带IP数据网,此系列支持G.8040标准,使用通行的GFP封装映射到PDH承载,支持116E1的虚级联传输以太数据。用户侧提供4个10/100 Base-Tx端口,及一个100Base-Fx端口可选。在设计中完全遵循ITU-T最新颁布的标准,理论上可以和同样遵循国际标准的其他厂家产品对通。
  YT-HX08SW对E1通道无任何特殊要求,并且能对E1自动容错,即使部分E1通道出现故障,设备仅降低数据吞吐率,而不会中断数据的传送。秉承模块化设计,配置灵活,维护简单,提供完善的设备管理功能,还提供集中式设备。
  YT-HX08SW广泛应用于企业、院校、网吧的宽带接入,及WLAN的互联等,可完全替代原有的E1/10Base-Tx转换器功能。
  YT-HX08SW设备采用优化的延时设计,特别适合H.323高清晰会议电视系统;同时,具备对E1链路进行在线误码监视功能和自动检测E1链路环回状态功能。
  以上设备均提供集中式机框结构,统一网管,方便组网。


产品特点

◆ 采用大规模芯片,电路简单,功耗低,可靠性高;

◆ 提供4个10/100 Base-Tx端口,4个以太口可进行本地交换和通道隔离;

◆ 提供完整的本端/远端告警指示,误码统计,可设置的误码率门限,支持远端测试环回;

◆ 提供SNMP、CONSOLE管理接口,可以灵活设置设备的功能;

◆ 基于端口的VLAN和基于 TAGVLAN功能可以为用户业务提供优先级和流量控制,保证更好的QoS

◆ 支持G.8040标准,使用通行的GFP封装映射到PDH承载;

◆ 支持4E1的虚级联传输以太数据,E1接口阻抗为75Ω或120Ω(默认75Ω);

◆ 支持以太口MDI/MDIX自适应;

◆ 支持1552包长;

◆ 支持802.1p优先级功能;

◆ 支持基于802.3x标准,PAUSE帧流量控制功能

◆ 支持VCAT虚级联(G.7043),可自适应最大240ms的通道时延差;

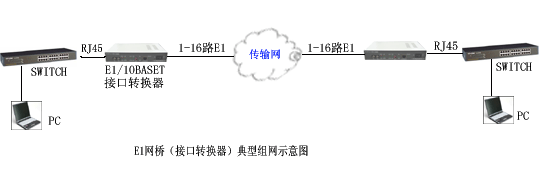

产品应用图
转换器(E1/以太网)方案图
技术参数

 E1接口电气特性
  接口数据:4个E1接口
  标称速率:2048Kbps,容差±50ppm;
  接口码型:HDB3;
  接口阻抗:75欧姆(非平衡)或120欧姆(平衡);
  数字接口电气特性:符合ITU-T G.703建议
  抖动转移特性:符合ITU-T G.823建议
  输入抖动容限:符合ITU-T G.823建议
  输出抖动:符合ITU-T G.823建议
  电平:±2.37V±10%或±3.00V±10%
  接口连接器为:RJ45或BNC同轴

 以太网接口
  接口数据:4个以太网接口
  速率:10M/100M,全双工,半双工完全自适应
  实际传输带宽:8M
  协议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
  MAC地址表:可以学习1024个MAC地址
  以太网总缓存:64MBits SDRAM
  物理接口:RJ45座,支持AUTO-MDIX(交叉线直通线自适应

 管理接口及扩展串口特性
  接口方式: RS-232
  接口电平:RS-232电平
  接口连接器:RJ-45
  管理口波特率:57600bit/s
  扩展串口最大波特率:19200bit/s

 工作环境
  环境温度:0℃~45℃
  相对湿度:≤90%(35℃时)
  大气压力:86~106Kpa

 供电条件
  直流供电电压:-48VDC,容差范围 -36V~-72V
  供电电源纹波:≤240mVp-p
  直流+24V、-24V、±24V机种:+24 V±15%、-24 V±15%
  交流供电电压:220VAC±20%,50HZ
  功耗:≤ 10W
