转换器(E1/以太网)简介
广州邮通系列协议转换器（也称为接口转换器），可将IEEE802.3协议的以太网或V.35数据接口同标准G.703协 议的2M接口之间进行相互转换。
我公司生产的接口转换器现已经在电信、联通、移动、广电系统中应用；深获广大用户的好评。接口转换器产品系列丰富：有V.35/E1、以太网/E1、V.35/以太网、以太网/4*E1，以太网/8*E1，以太网/16*E1，以及各种配套的接口转换器机架等，可满足广大用户的实际需求进行选择。

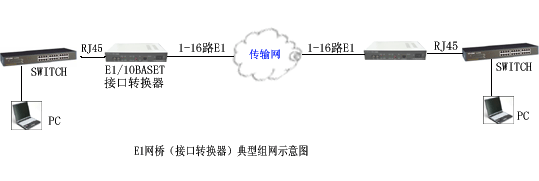

转换器(E1/以太网)方案图
产品简介
YT-X10型协议转换器是以太包到TDM码流的反向复用设备，使以太数据通过E1传输网而实现用户的数据接入；使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便的利用公众网中现有的丰富的E1资源，快速组建宽带IP数据网。
YT-X10对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。秉承模块化设计，配置灵活，维护简单，提供完善的设备管理功能，还提供集中式设备。
YT-X10广泛应用于企业、院校、网吧的宽带接入，及WLAN的互联等，可完全替代原有的E1/10Base-Tx转换器功能。
YT-X10设备采用优化的延时设计，特别适合H.323高清晰会议电视系统；同时，具备对E1链路进行在线误码监视功能和自动检测E1链路环回状态功能。
以上设备均提供集中式机框结构，统一网管，方便组网。
产品特点
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 提供2个10/100M Base-T端口，支持10/100M 全双工、半双工，并支持自动协商机制；
◆ 提供5路E1的灵活配置，E1接口阻抗为75Ω或120Ω；
◆ 对E1通道无延时要求；
◆ 对E1链路进行在线误码监视，可选择当线路误码高于10-6时，使能或禁止自动关闭链路，出厂默认设置为 使能；
◆ 自动检测E1链路环回状态，并关断该链路，防止网络堵塞；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供一个管理接口，可以灵活设置设备的功能；
◆ 具有完整的告警及状态指示；
◆ 适应多种电源环境。
产品应用图
技术参数
E1接口电气特性
接口数据：5个E1接口
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
数字接口电气特性：符合ITU-T G.703建议
抖动转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
输出抖动：符合ITU-T G.823建议
电平：±2.37V±10%或±3.00V±10%
接口连接器为：RJ45或BNC同轴
以太网接口
接口数据：2个以太网接口
速率：10M/100M，全双工，半双工完全自适应
实际传输带宽：10M
协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表:可以学习1024个MAC地址
以太网总缓存:64MBits SDRAM
物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应
管理接口及扩展串口特性
接口方式: RS-232
接口电平：RS-232电平
接口连接器：RJ-45
管理口波特率：57600bit/s
扩展串口最大波特率：19200bit/s
工作环境
环境温度：0℃~45℃
相对湿度：≤90%（35℃时）
大气压力：86~106Kpa
供电条件
直流供电电压：-48VDC，容差范围 -36V~-72V
供电电源纹波：≤240mVp-p
直流+24V、-24V、±24V机种：+24 V±15％、-24 V±15％
交流供电电压：220VAC±20%，50HZ
功耗：≤ 10W
